車両ファイル№2410 ワム90000形(ワム123606)

車両ファイル№2410
形式:ワム90000
車号:ワム123606
仕様:ワム23000改造タイプ
製造:河合商会
改造整備:連結器交換(SHINKYO連結器(黒)新規)

河合のワム90000形3両セットのうち、一両だけ入っているワム23000の改造タイプです。
元のワム23000はドアにリブなしのものですが、ワム23000の方が2段リンクのままのため、模型的に見ると同じ形態のものをナンバーだけ変えて出しているようです。(実際の発売は、実物と同じようにワム23000が先か?)

(実物について)
ワム23000形から2段リンク化改造されたもののうち、種車が戦前製のもの(130000番以前)の一部にドアにリブのないものがあります。
[PR]
by fbox12 | 2012-06-29 23:07 | 鉄道・バス

国鉄ワム90000形 (日本国有鉄道 ワム90000形貨車)

概要:
国鉄ワム90000形貨車は、日本国有鉄道(国鉄)が製作した 15t 積の二軸有蓋車である。
昭和13(1938)年から標準形有蓋車として大量製作されたワム23000形の走り装置を二段リンク化したものであり、大きく分けるとワム23000形の原番号の頭に1を加えた10万台の番号の車両14,672両(ワム123000 - ワム131809, ワム132000 - ワム133599, ワム135000 - ワム140534。欠番あり)と、9万番台の車両4,335両(ワム90000 - ワム94334)とで構成される。前者は改造車で、後者の多くは新製車であるが、最初の150両(ワム90000 - ワム90149)は名古屋工場でワム23000形を二段リンク化改造した車両であり、またトキ900形無蓋車の改造車700両(ワム90875 - ワム91174, ワム91825 - ワム92224)、ワム50000形有蓋車の改造車90両(ワム91775 - ワム91824, ワム93725 - ワム93764)も含まれる。
製造初年は昭和28(1953)年で、ワム90000形としての新製は翌29(1954)年から開始され、昭和33(1958)年まで製作された。昭和44(1969)年3月末での両数は、18,790両である。
側面に片開き 1,700 mm の荷扱い用扉をもつ、戦後の国鉄有蓋車の代表形式であるが、やがて国鉄の有蓋車は昭和33(1958)年から製作されたワム70000形など、両開き扉を持ち近代的荷役に対応する形式に移行した。
なおドアに横2本のリブのあるのが外見上の特徴であるが、ワム23000形からの二段リンク改造のうち、種車が戦前製のもの(130000番以前)の一部にはドアにリブのないものもある。ただしごく一部に戦後製のはずの番号でありながらドアにリブのないものもあるが、これは二車現存の一つを改番したものとされる。
昭和30(1955)年8月より本形式車中250両が、だいだい色の帯線、「急行便」の標記が行われ、ワキ1形、ワキ1000形とともに急行貨物列車に運用された。
昭和34(1959)年1月31日より急行便表示のある車(昭和33(1958年(昭和33年)11月末日現在1,798両)に対して記号番号表記は特殊標記符号「キ」(急行)を前置し「キワム」と標記した。

塗装は黒、全長は7,850mm、全幅は2,742mm、全高は3,740mm、軸距は3,900mm、床面高は1,090 mm、床面積は15.9 m²、容積は37.6 m³、自重は9.9t、換算両数は積車2.0、空車1.0である。走行装置は平軸受に12 t 長軸を使用した二段リンク式であった。
昭和61(1986)年に形式消滅した。

a0057057_14264831.jpg模型:
形式:ワム90000
車号:ワム91656
仕様:新造タイプ
製造:河合商会(品番:KP-218)
改造整備:連結器交換(SHINKYO連結器(黒)新規)

河合の3両セットのもので、セットには新造車が2両。改造車が1両入っていた(全部ナンバー違い)。
このように、すべてナンバーが異なるのであれば、複数両数のセットも歓迎されるが、1両だけでいい車両のセット売りは、はたして、買い手のことを考えているのかどうか、さらには、すべてが同じナンバーの車両ならば、メーカーの安易な姿勢を疑ってしまう。
それらのことが影響したのか、ほどなくして、河合商会は倒産した。


(以上、参考資料 Wikipedia:平成27(2015)年4月28日更新)
[PR]
by fbox12 | 2012-06-28 23:24 | 鉄道・バス

国鉄EF10形機関車 (鐵道省EF10形貨物用直流電気機関車)

概要:
EF10形は、日本国有鉄道(国鉄)の前身である鐵道省が貨物列車牽引用に昭和9(1934)年から製造した直流電気機関車である。

鐵道省は大正時代末期から欧米の輸入電気機関車を導入し、その実績を元に昭和3(1928)年、旅客列車用の大型機関車EF52形を国産開発したが、これが好成績を収めたことから、昭和7(1932)年にはその改良型として東海道本線の優等列車牽引を考慮した大型高速旅客機関車EF53形を開発していた。
しかし、本線貨物列車用の大型機関車国産化は遅れ、専ら輸入機関車によって貨物列車を運行していた。このため、それらを代替すべく、EF53の設計を基本にその派生形として開発されたのが本形式である。
昭和9(1934)年から昭和16(1941)年にかけて日立製作所・汽車製造・三菱重工業・川崎重工業・日本車輌製造で41両が製造された。
モーターや単位スイッチ制御器などの基本機構はEF53形のシステムを踏襲したが、歯車比を牽引力重視の低速形に変更し、最高速度が低いことから先・従台車も旅客機関車のような2軸式ではなく、より簡素な1軸式のLT112・113となっている。従って軸配置は1C-C1となった。
当時としては大型の機関車であり、東海道本線の電化区間で貨物列車牽引に用いられたほか、勾配線の中央本線や上越線水上 - 石打間では旅客列車牽引にも充当された。量産は昭和17(1942)年まで続き、戦前形の国鉄電気機関車としては最多の合計41両が製造された。以降の増備は、基本設計は共通ながら主電動機を変更し出力増強を図ったEF12形に移行している。また、上越線(水上 - 石打間)と中央本線向けとしてEF10形に回生ブレーキを追加した設計のEF11形4両が作られている。
長期量産によって形態にも変化が生じ、当時の鐵道省における電気機関車向けのテストベッド的技術導入の対象にもなった。
16号機まではEF53形に準じリベット組立されて角張った車体を持ち(模型写真)、昭和13・14(1938・39)年製の17号機から24号機は前年登場のEF11形4号機に酷似した丸みの強い溶接構造の半流線型車体、25号機以降はEF56形後期形に準じた簡素な角形溶接車体となっている。
また台車形状も製造時期により変化しており、大半は旧型電気機関車で一般的な棒台枠構造のHT56であったが、一部に住友金属工業製一体鋳鋼台車のHT57(17・20 - 24)・58(30 - 33)を装着したものがあった。大型の一体鋳鋼台車は剛性は高かったものの、現場での台車搭載機器の整備性に難があり、製造できるメーカーも住友に限られたことから、当時は大量制式化には至っていない。

関門トンネル対策車と外板のステンレス改造:
25号機以降は昭和17(1942)年に完成した下関駅 - 門司駅間の関門トンネル電化区間への投入を前提に製造された。更に太平洋戦争末期は本州 - 九州間の物資輸送の要衝であることから、輸送力の確保と強化のため、当時在籍した本形式の過半数が同区間に投入された。
関門トンネル区間での重連運用を予定していた25号機以降は、その利便を考慮して当初から重連用ジャンパ付きで竣工した。既存の22 - 24号機も門司機関区転属後に追加で取り付けられている。しかし、実際には当時の技術では空転検出が難しく、運転しにくい等の不便が指摘され、あまり活用されずに終わった。
海底トンネル特有の現象として、海水が漏水してくることで、車体や内部機器、パンタグラフ回り等に塩害を被る機が続出し、現場はその対処に追われた。また海峡中央部から地上へ出るまでの勾配では漏水で濡れた軌道によって空転も起きやすく、EF10各機には最大5t程度の死重を積載して粘着力を増加させるなどの対策が加えられている。
車体の抜本的な防錆措置として、戦後昭和28(1953)年以降、24・27・35・37・41の各機が骨組みはそのまま、外板をステンレスに張り替える改造を受けている。ステンレス合金を機関車の車体外板に採用した事例としては日本最初であった。ステンレス外板化された5両のうち4両は他の機関車と同じように標準のぶどう色に塗装されたが、24号機のみ銀色のまま無塗装で異彩を放った。
昭和36(1961)年に鹿児島本線九州地区が交流電化されたことから、関門トンネル用機関車も門司駅構内の交流電化区間を走行可能な交直両用のEF30に置き換えられることになった。直流専用のEF10形は撤退し、新鶴見・沼津・稲沢第二・吹田第二の各機関区に転属し、東海道本線などで使用された。無塗装であった24号機も、新鶴見機関区へ転属した直後に塗装されている。

末期:
関東圏に転属した車両は、従来から配置されている車両とともに首都圏の貨物列車用として、関西・中部地区に転属した車両は、名阪間の区間貨物列車用として使用されていたが、昭和40(1965)年までに全機関東地区に転属し、国府津機関区・新鶴見機関区・八王子機関区および東京機関区に配置されて、首都圏の各線で区間貨物列車を中心に使用された。しかし、EF65形などの新型機関車の増備により、先輪付きで軸重が軽いことを活かして次第に甲府機関区や豊橋機関区に転属し、身延線や飯田線など支線区での貨物列車牽引に充当されるようになった。
昭和50(1975)年以降老朽廃車が始まり、首都圏では東京機関区に配置されていた29・33号機が昭和52(1977)年に廃車されたのを最後に姿を消し、身延線で使用されていたグループも同年暮れまでにEF15形に置き換えられて廃車となった。最後に残った豊橋機関区の飯田線南部の貨物列車運用も、後継形式であるED62形の増備で次第に廃車が進み、昭和54(1979)年には31号機の1両が残るのみとなった。しかし31号機は、ダム建設による臨時貨物列車運転の予定があった為に暫く残される事になり、休車を繰り返しながらも時折運用に入っていたが、モーター焼損をきっかけに昭和58(1983)年に廃車になり、形式消滅となった。

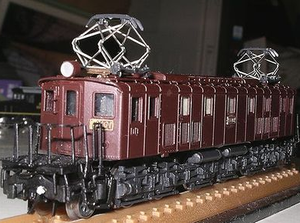

a0057057_21323110.png模型:
形式:EF10
車号:EF10 1
仕様:1次形(中古)
製造:ワールド工芸
 (動力及びパンタ・KATO)
改造整備:動力化(KATO・EF57用
 ・・入場時施工済)
 パンタ新規(KATO・PS14・・入場時装着済)
 連結器新規(SHINKYO連結器(黒))
 ブレーキホース新規(TOMIX)、色差し
 デッキ補修、色差し
 ナンバープレート色差し(・・入場時取付済)
 塗装補修
 車体調整
 ホイッスル新規(銀河モデル)(・・入場時取付孔のみあり)

ワールド工芸のキット組立車(中古)で、旧製品のため動力はKATOのEF57用を利用し、先綸の部分を新規部品として付け替えた構造のもの。
現在の製品はすべて自社の動力装置になっているが、この頃はKATOの動力を利用したものの方が安定していた。
ただ、車体はKATOスケールの動力装置の流用のためか、いくらかオーバースケールのように思える。

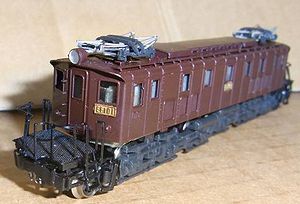

a0057057_9402896.jpg我が工場へ入場当時は、右写真のような状態で、
 (発売)当時の仕様でカプラーなし
 手すりに曲がり、デッキにゆがみ
 車体塗装にはげ落ち
 ホイッスルの取付孔だけが開けられた屋根上
 車体固定用の両面テープが劣化 (その交換に伴う車体高さの調整が必要)
 色付けもしないまま取付られたナンバープレート。など補修箇所が多く、その作業にかなりの時間をとられ、出場が大幅に遅れてしまった。
連結器は、当初の仕様では付いていないため、鉄コレ名古屋鉄道
デキ101
から派生したダミーカプラー用のカプラー押えを(下向きの)ベースとして、SHINKYO連結器を直付けした。
カプラーの復元機構はないため、連結相手のカプラーに頼ることになってしまったが、S字カーブの走行でも通常のスピードであれば問題ないようである。


(実物記事、参考文献 Wikipedia:平成27(2015)年9月14日更新)
[PR]
by fbox12 | 2012-06-09 21:26 | 鉄道・バス

車両ファイル№2408 EF60形(EF60 47)

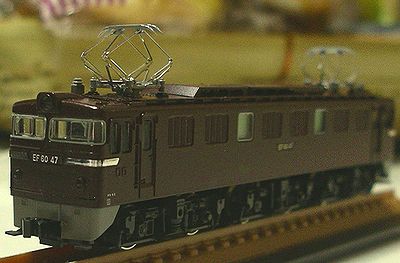

a0057057_1140290.jpg車両ファイル№2408
形式:EF60
車号:EF60 47
仕様:3次量産車茶色タイプ
製造:KATO(品番:3027)
改造整備:連結器(KATO(かもめ)ナックルカプラー)
 避雷器取り付け

今年のテーマの[60]代電気機関車。
EF60からスタートし、月1のペースで半年。このまま年末まで予定通り行くとしても、今年の分はEF62あたりで完了ということになりそうです。

この茶色は、KATOの3次量産車。(通称、「KATO茶」。発売当時は、特別企画品のサブタイトルが・・・・。)
先の[やすらぎ色]のベースになった車両です。
が、[やすらぎ色]とは、入線のタイミングに10年近くの隔たりがあります。

当然、2009年より前のもので、いわゆるKATOスケールです。

車両単独や、発売が同じ頃のものと並べたときはそれほどでないのですが、他社のスマートなものと並べてしまうと、その大きさが目立ち、まして、メーカーが路線変更をした今となっては、同じ会社の他形式のものと並べても違和感があります。

そのため、現状で他のバリエーション(一般色と特急色)の入線予定はありません。
また、この車両がリニューアルされて、ファインスケール化されたときは、代替車両になるかも知れません。

(実物について)
2次量産車の次のバージョンで、運転台側窓がHゴム支持になっています。
特急色(500番代の501~511号機)は、この発展形式です。
