JR東海 キヤ95系



キヤ95系気動車は、東海旅客鉄道(JR東海)が保有する事業用気動車。車両先頭に黄色の塗装を施し「ドクター東海」の愛称がある。
全車が日本車輌製造で製造され、3両編成2本(6両)が名古屋車両区に配置されている。
従来の検測車(193系50番台電車)の老朽化と、従来西日本旅客鉄道(JR西日本)から車両(キヤ191系)を借り入れ、別々の車両で行っていた軌道関係と電気関係の検測を効率良く行うため、平成8年(1996)年に登場した。平成17(2005)年4月には第2編成(DR2・従来の編成はDR1)が登場した。

気動車であるため、JR東海管内の在来線は電化・非電化を問わず検測が可能である。JR東海の路線(城北線を含む)のほか、名古屋港線、塩浜線、伊勢鉄道、樽見鉄道、愛知環状鉄道、あおなみ線、天竜浜名湖鉄道内での検測も行う。
キハ75形を設計のベースとしており、エンジンはカミンズ社製C-DMF14HZB (350ps) を両先頭車に各2基搭載し、変速機は新潟コンバータ製C-DW14A(変速1段・直結2段)、ブレーキシステムは電気指令式空気ブレーキを採用している。これにより最高速度120km/hでの運転が可能となり、営業列車運転中の時間帯でも他列車の運転に影響を与えることなく検測列車の運転が可能となった。なお、DR2編成ではエンジンを電子燃料制御方式のN14ER (C-DMF14HZC 360ps/2100rpm) とし環境にも配慮されている。
冷房装置は従来気動車の機関直結式とは異なり、ディーゼル発電機を電源とする集約分散式が採用された。冷房装置自体は373系電車と同一のC-AU714形×2である。
また高い測定精度の確保、非営業列車のため高速化を必要としないなどの理由から振り子装置は搭載されておらず、曲線での速度制限が多いため、曲線が多く運転速度が低くなる中央本線では、エル特急「しなの」を待避することもある。
第1編成には架線との接触状態などを確認するための下枠交差式パンタグラフが1基搭載されている。パンタグラフの近くには確認用のドーム型の小窓が設置されている。
ATS-PTへの対応は改造によって行われた。

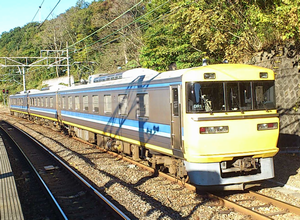

a0057057_1975113.pngDR1編成


キヤ95-1/-2

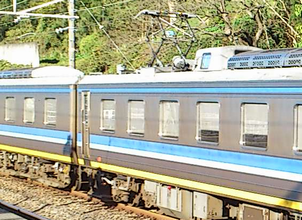

東海道本線上で東京向きの先頭車。架線測定など電力関係を担当しており、第1編成の上部にパンタグラフが搭載されている。もちろん非電化区間では架線測定はしない。第2編成にはパンタグラフは設置せずに落成しており、しばらくは電力関係の測定を実施しない予定である。

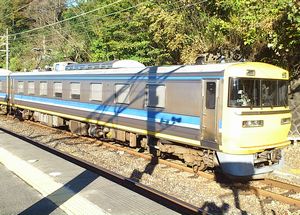

(写真:キヤ95-1)

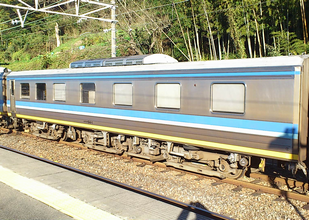

a0057057_191621100.pngキサヤ94-1/-2

駆動用エンジンを搭載しない付随車であり、編成の中間に組み込まれ軌道検測を担当する。走行用のほか、軌道検測用に3つめの台車を車両中央に装着していることが、外観上の特徴となっている。本系列の台車はボルスタレス台車が基本であるが、この検測用台車のみコイルばねによる枕ばり台車となっている。車内は検測機器のほか、職員用の休養室が設置されている。
なお、この部分を外し、先頭車同士を連結した編成での運用もある。
(写真:キサヤ94-1)

キヤ95-101/-102
東海道本線上で神戸向きの先頭車で、信号・列車無線など信通関連の測定を担当している。また、冷房装置や車内電源を供給するディーゼル発電機が搭載されている。

(以上、記事内容: Wikipedia 平成26年5月12日更新から)
